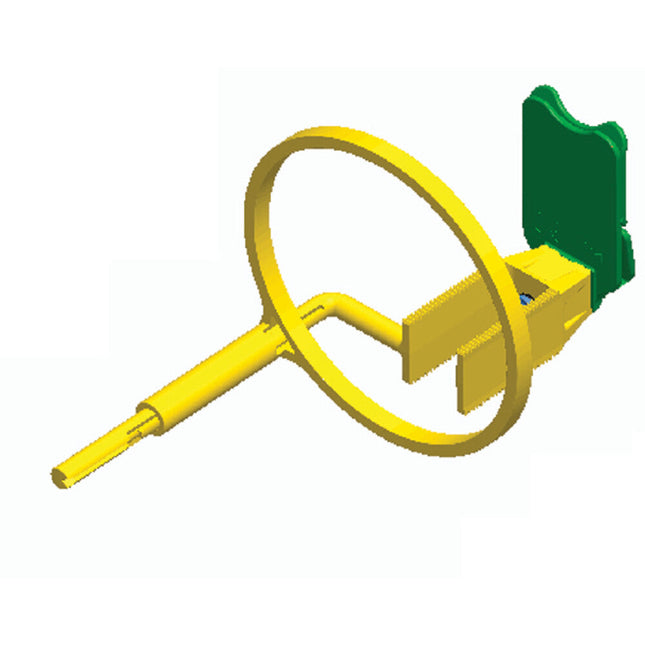

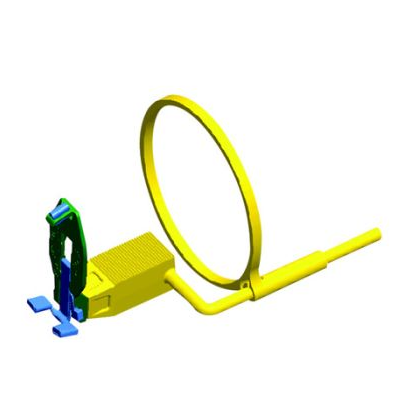

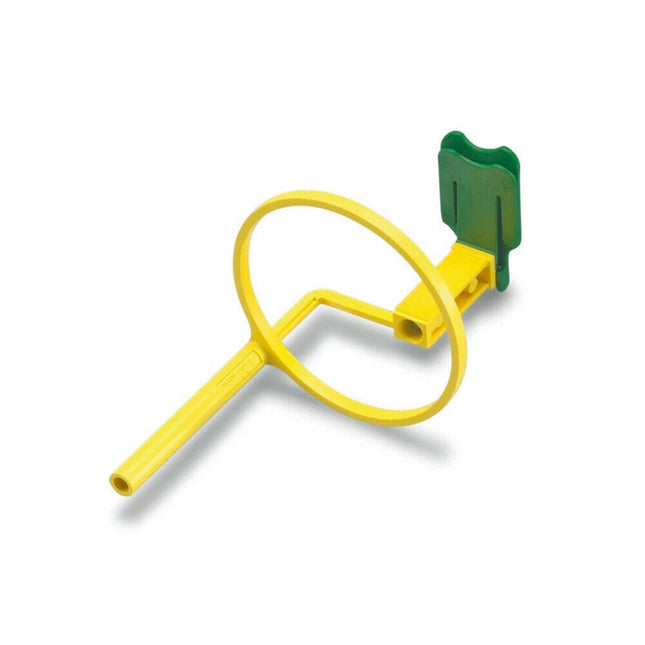

Super-Bite on filmin ja kuvantamislevyn pidin periapikaalikuvaukseen. Lajitelmapakkaus sisältää pitimet sekä etu- että taka-alueelle kohdistusrenkaineen, ja se sopii myös digitaalisille kuvantamislevyille.Ominaisuudet
Kohdistusrenkaat helpottavat sädekeilan suuntaamista
Sopii filmille ja digitaaliselle kuvantamislevylle
Autoklavoitavissa 134 asteessa
Pakkaus
2 kpl pidikkeitä etualueelle renkaineen
2 kpl pidikkeitä taka-alueelle renkaineen
2 kpl tähtäysapuvälinekortteja

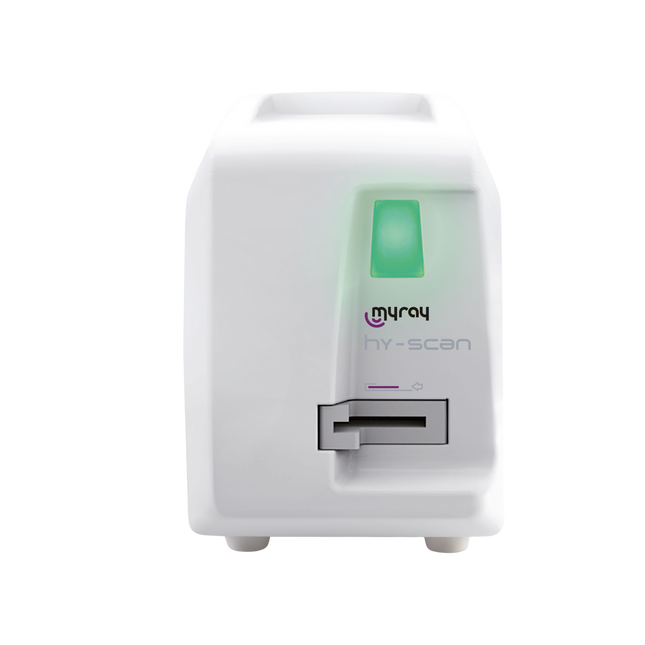

MyRay Hy-Scan on kuvalevyskanneri intraoraalikuvantamiseen. Se yhdistää digitaalisen kuvanlaadun ja perinteisen filmin ergonomian: ohuet kuvalevyt asettuvat suuhun helposti, koko pinta on aktiivinen eikä potilaan tarvitse purra kovan sensorin päälle. Kompakti runko asennetaan joko työtasolle vaakaan tai seinälle pystyyn kiinnikkeellä.
Kuvanlaatu
Erotuskyky 17 lp/mm, pikselikoko 30 µm
16 bitin harmaasävyt, 65 536 sävyä
Kuvankäsittelysuodattimet tuottavat samasta levystä viisi versiota, joista kukin korostaa eri anatomisia rakenteita
Suodattimet valitaan valmiista perheistä ja säädetään omien mieltymysten mukaan
Käyttö
Kosketukseton levynsyöttö: laite ottaa levyn vastaan, tunnistaa koon ja lukee kuvan automaattisesti
Lukuaika 4–8 sekuntia
Levyn tyhjennys tapahtuu automaattisesti, joten se on heti valmis seuraavaan kuvaukseen
Levykoot 0, 1, 2 ja 3 — koon valinta automaattinen
LED-merkkivalo kertoo tilan: valmis, luku, tyhjennys tai valmiustila
Liitännät ja ohjelmisto
Kuvat siirtyvät Ethernet-yhteydellä työaseman tietokoneelle tai suoraan vastaanoton palvelimelle. MultiROOM-toiminnolla skanneri varataan miltä tahansa työasemalta, ja kuvat tallentuvat automaattisesti oikean potilaan tietoihin — käytännössä yksi skanneri riittää usean hoitohuoneen vastaanotolle. Kuvien haku tapahtuu iCapture-ohjelmistolla TWAIN-rajapinnan kautta ja hallinta iRYS-ohjelmistolla, joka tukee DICOM 3.0:aa. Kuvia voi katsella myös iPadilla.
Tekniset tiedot
Mitat (K × L × S): 176 × 133 × 264 mm
Paino 4,5 kg
Sähkönsyöttö 110–240 V, 50/60 Hz, 24 W
Käyttökohteet
Kariesdiagnostiikka, endodontia ja protetiikka. Kuvalevyt sopivat vastaanotolle, jossa halutaan digitaalinen työnkulku ilman johdollista sensoria — erityisesti lapsipotilailla ja yökkäysherkillä potilailla levyn ohuus ja taipuisuus helpottavat asettelua. Kuvauslaitteeksi käy mikä tahansa intraoraaliröntgen, esimerkiksi MyRay RX DC eXTend.
MyRay Hy-Scan -tuote-esite (PDF, englanniksi)Valmistajan viralliset käyttöohjeet
MyRay ProXIma X6 3D PAN yhdistää panoraamakuvauksen ja kartiokeilatomografian (CBCT) kompaktiin runkoon. Kuvausalue rajataan sen mukaan, mitä todella tutkitaan, joten potilaan saama annos pysyy pienenä. Kefalometriavarsi voidaan lisätä myöhemmin ilman laitteen vaihtoa.
3D-kuvantaminen
MultiFOV-toiminto sovittaa kuvausalueen potilaan anatomiaan ja tutkimuksen tarpeeseen. Jokaisesta alueesta valitaan kolme suoritustapaa: QuickSCAN 6,4 sekunnissa matalalla annoksella, Standard 9,6 sekunnissa ensidiagnostiikkaan ja SuperHD 16,8 sekunnissa tarkimpiin tutkimuksiin.
Hampaisto: 6x6, 8x6, 8x8, 11x6, 11x8, 11x11 ja 15x11 DENT — laajin alue kattaa molemmat hammaskaaret ja osan leukanivelestä aikuispotilaalla
Poskiontelot: 8x8, 11x8 ja 11x11
Leukanivelet: 11x6, 11x11, 13x6, 13x10 sekä 15x6 ja 15x11
Mallien, proteesien, jäljennösten ja röntgensapluunoiden skannaus omalla tuella ja protokollalla: 8x8, 11x6, 11x8 ja 11x11
Erotuskyky 6,25 lp/mm, voxel-koko 80 µm
3D SMART vähentää amalgaamin ja implanttien aiheuttamia metalliartefakteja automaattisesti
Scout View näyttää erittäin matalalla annoksella otetun sivu- ja edestäkuvan, joiden perusteella kuvausalue kohdistetaan tietokoneelta potilaan pysyessä paikallaan. Remote Reality View -kamera ja mikrofoni mahdollistavat asemoinnin varmistamisen ja potilaan ohjeistamisen kuvaushuoneen ulkopuolelta.
Panoraamakuvaus
MultiPAN tuottaa yhdellä skannauksella viisi tarkennustasoa tavanomaisen panoraamakuvan annoksella, ja iPAN Focus-Free yhdistää terävimmät osuudet automaattisesti yhdeksi kuvaksi. Ohjelmavalikoimaan kuuluvat vakiopanoraama 12,3 sekunnissa, ortogonaalinen projektio, lasten panoraama, hampaistoon rajattu kuvaus, bitewing kruunuihin kollimoituna sekä poskiontelo- ja leukanivelkuvaukset. QuickPAN lyhentää skannauksen 6,8 sekuntiin.
Annoksen hallinta
MRT säätää annoksen automaattisesti kuvattavan alueen tiheyden ja potilaan fyysisten ominaisuuksien mukaan. Dose Saver -kokoonpanon kaksi esiasetettua panoraamatilaa eroavat annokseltaan noin 20 %, ja QuickSCAN-, QuickPAN- ja QuickCEPH-protokollat soveltuvat leikkauksen jälkeisiin kontrolleihin ja makrorakenteiden kuten puhkeamattomien hampaiden tai agenesian toteamiseen.
Potilaan asemointi
Kolme laserlinjaa ohjaavat anatomisen kohdistuksen ja lattiaan heijastuva laser jalkojen asennon, mikä tekee kuvauksista toistettavia. Mukautuva pääteline sekä purutuet ja nenänalustuet varmistavat hammaskaarten asennon myös hampaattomilla potilailla ja lapsilla; laajimmalle 15x11 DENT -kuvaukselle on omat tukensa. Smart Mirror näyttää laitteen tilan viidellä värillä ja Relax-valaistus rauhoittaa kuvaustilannetta.
Ohjaus ja ohjelmisto
Ohjaus tapahtuu 7 tuuman kosketuspaneelista, joka opastaa asemoinnista kuvan ottamiseen ja kertoo valitun protokollan mukaiset tuet ja tarvikkeet. Sama hallinta onnistuu tietokoneen virtuaalipaneelista. Neowise-ohjelmisto hoitaa 2D- ja 3D-kuvien katselun ja käsittelyn tekoälypohjaisilla toiminnoilla: anatomisten rakenteiden segmentointi, alaleuan hermokanavan tunnistus, CBCT-kuvan yhdistäminen optiseen jäljennökseen, hengitysteiden tunnistus uniapnean arviointiin ja implantin asemoinnin simulointi. Yhteensopivuus kattaa DICOM-, RIS/PACS- ja TWAIN-protokollat.
Tekniset tiedot
Tasapotentiaaligeneraattori (DC), 60–90 kV, 2–16 mA
Polttopiste 0,5 mm 2D-kuvauksissa ja 0,6 mm 3D-kuvauksissa (IEC 60336)
3D-detektori IGZO, 2D-sensori CMOS (CsI)
Integroitu jäähdytys kasvattaa päivittäistä kuvausmäärää
Paino 56 kg; kefalometriavarsi sensoreineen 21 kg
Korkeus 1 844 mm, pylvään säätöalue 1 696–2 316 mm
AIRgonomics-seinämalli ilman lattiatukea: leveys 992 mm, säätöalue 1 664–2 284 mm
Sähkönsyöttö 115–240 V, 50/60 Hz
Pelkkään panoraamakuvaukseen riittää ProXIma X6 2D PAN.
MyRay ProXIma X6 -tuote-esite (PDF, englanniksi)Valmistajan viralliset käyttöohjeet
VistaScan kuvalevy IQ on Dürrin VistaScan-järjestelmän uudelleenkäytettävä kuvalevy intraoraalikuvaukseen. Levy on ohut ja joustava kuin filmi, ja se toimii tavallisten pidikejärjestelmien ja nykyisen röntgenlaitteen kanssa.
Käyttökohteet
Sivuhammas- ja purusiipikuvaukset aikuisille (S2)
Purusiipikuvauksiin optimoitu pitkä muoto (S3)
Purupintakuvaukset (S4)
Ominaisuudet
Kaapeliton järjestelmä, ei sensorin johtoa suussa
Kokovalikoima S0–S4, joten oikea koko löytyy jokaiseen kuvaukseen
IQ- ja Plus-levyt eivät ole keskenään vaihdettavissa: IQ-levyn toinen puoli on valkoinen, Plus-levyn musta
Valmistajan sivu: VistaScan-kuvalevyjen koot

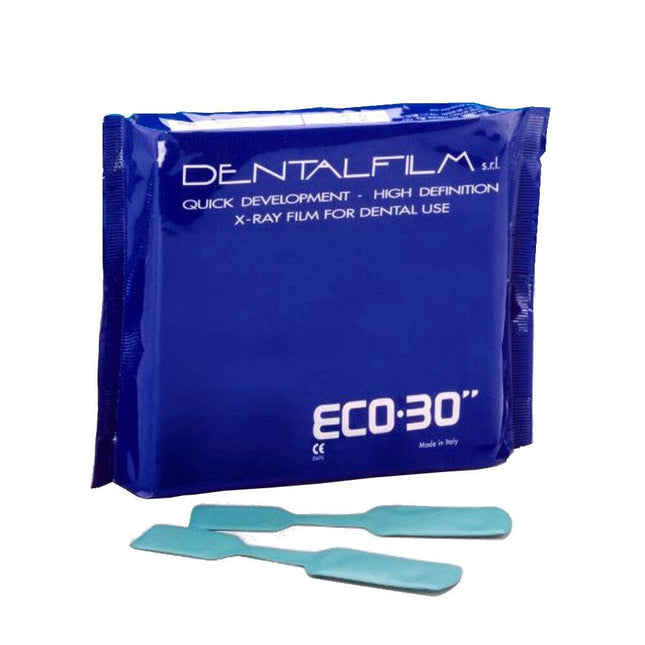

Röntgenfilmi jossa kehite- ja kiinniteneste mukana. D-nopeus. Filmi kehitetään 50 sekunnissa ilman apuvälineitä. Loppuhuuhtelu vedellä. Pakkauksessa 50kpl.
TrollByte Kimera -pidikkeen valmistuksessa on käytetty kahden kestävän polymeerimateriaalin yhdistelmää. Tämän ansiosta pidikkeessä on jäykkä varsi ja joustava ja säädettävä leuka. Näin varsi ei taivu kuvaustilanteissa, vaan pitää sensorin tarkasti paikallaan. Joustavan leuan ansiosta pidike on helppo säätää sopivaksi eikä vaaraa suojapussin vaurioitumisesta ole. Yksiosaista pidikettä voidaan käyttää kohdistusrenkaan kanssa tai ilman. Purentalevy on puolestaan ehdoton edellytys etuhampaiden PA-kuvia otettaessa. Sen avulla saat sensorin juuri oikeaan kohtaan.

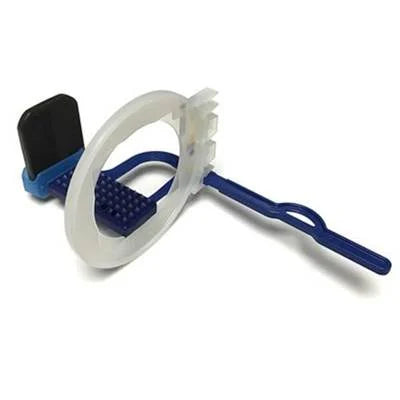

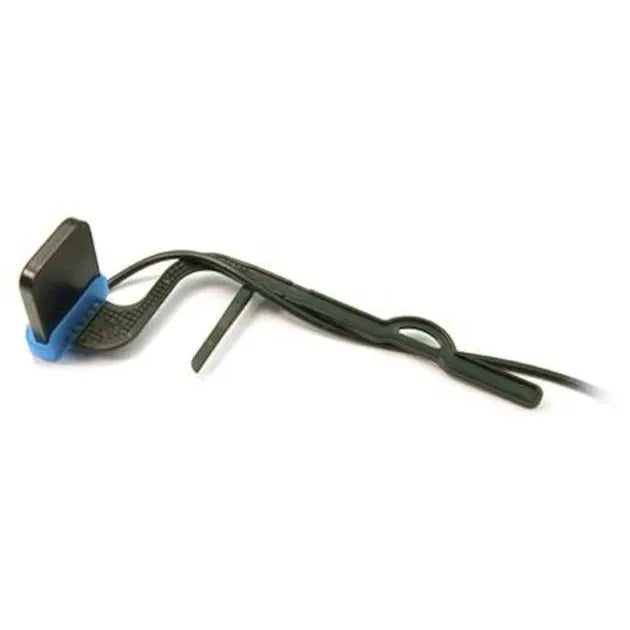

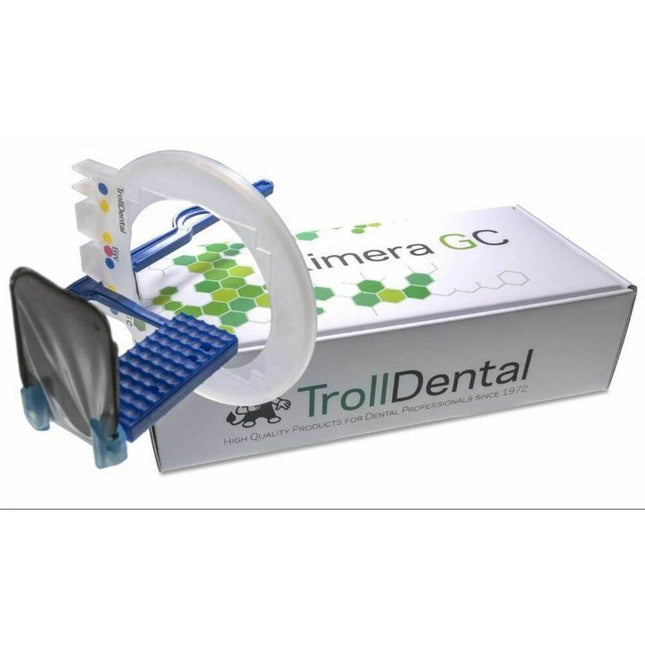

TrollByte Kimera GC on autoklavoitava digitaalisen röntgensensorin pidin etuhampaan periapikaalikuviin ja pystysuuntaisiin bitewing-kuviin. GC-malli (Green Carbon) on valmistettu uusiutuvista raaka-aineista, mikä tekee siitä ympäristöystävällisemmän vaihtoehdon – 40 % pienempi ympäristövaikutus tavalliseen malliin verrattuna.
Ominaisuudet
Jäykkä varsi pitää sensorin tarkasti paikallaan – helppo asemoida
Pehmeä ja joustava kynsi mukautuu sensorin ympärille – vähentää sensorin suojapussin rikkoutumisriskiä
Autoklavoitavissa enintään 134 °C:ssa – sopii normaaliin välinehuoltoon
Yhteensopiva useimpien yleisten sensorimallien kanssa
Valmistettu uusiutuvista raaka-aineista (GC = Green Carbon)
2 vuoden takuu
Käyttökohteet
Etuhampaan periapikaalikuvat (anterior PA)
Pystysuuntaiset bitewing-kuvat (vertikaalinen bitewing)
Sininen värikoodi. Koko #2. Pakkauksessa 3 kpl.
Dürr VistaScan Plus kuvantamislevy koko 1 on intraoraalinen kuvaamislevy nuorten potilaiden ja etuhampaan kuvantamiseen. 2 kpl/pkk.Hyödyt
Koko 1 – nuorten/etuhampaan koko – sopii hyvin anterior-alueelle
Taipuisa levy – mukautuu suun anatomiaan paremmin kuin jäykkä sensori
Korkea kuvanlaatu – PCS-teknologia tarkkoihin diagnostisiin kuviin
Käyttökohteet
Nuorten potilaiden intraoraalikuvantaminen
Etuhampaan apikaali- ja periapikaalikuvaukset
Pienen kentän kuvaukset
Tuotesivu: duerrdental.com – VistaScan Image Plates
Dürr VistaScan Plus kuvantamislevy koko 0 on pienin intraoraalinen kuvaamislevy erityisesti lapsipotilaiden ja pienisuisten potilaiden kuvantamiseen. 2 kpl/pkk.Hyödyt
Koko 0 – pienin koko – sopii lasten suuhun vaivattomasti
Taipuisa levy – mukautuu suun anatomiaan paremmin kuin jäykkä sensori
Korkea kuvanlaatu – PCS-teknologia tarkkoihin diagnostisiin kuviin
Kuparimerkit kääntöpuolella – helppo tunnistaa väärinpäin asetettu levy
Käyttökohteet
Lapsipotilaiden intraoraalikuvantaminen
Maitohampaiden periapikaalikuvaukset
Ahtaat suut tai sileiden hampaiden kuvaus
Tuotesivu: duerrdental.com – VistaScan Image Plates
Dürr VistaScan Plus kuvantamislevy koko 2 (3 x 4 cm) on yleisin intraoraalinen kuvaamislevy aikuisten hampaiston periapikaalikuvauksiin. 4 kpl/pkk.Hyödyt
Koko 2 – yleisin aikuiskoko – kattaa suurimman osan kliinisistä intraoraalikuvauksista
Koko 3 x 4 cm – optimaalinen kenttäkoko diagnostiikkaan
Korkea kuvanlaatu – PCS-teknologia
4 kpl/pkk – käytännöllinen pakkauskoko
Käyttökohteet
Periapikaalikuvaukset aikuispotilailla
Implanttidiagnostiikka
Juurihoitojen seuranta
Yleisin käytetty intraoraalikuvauskoko
Tuotesivu: duerrdental.com – VistaScan Image Plates
Dürr VistaScan Plus kuvantamislevy koko 3 (2,7 x 5,4 cm) on erityisesti bitewing-kuvauksiin suunniteltu intraoraalilevy kariologiseen diagnostiikkaan. 2 kpl/pkk.Hyödyt
Koko 3 – bitewing-koko – optimaaliset mitat bitewing-projektioihin
Leveä muoto – kattaa useamman hampaan yhdessä kuvassa
Korkea kuvanlaatu – PCS-teknologia
Käyttökohteet
Bitewing-kuvaukset proksimaalikariesdiagnostiikkaan
Hammashuollon rutiinikuvantaminen
Parodontiumin luutason seuranta
Tuotesivu: duerrdental.com – VistaScan Image Plates
Dürr VistaScan Plus kuvantamislevy koko 4 on okklusaalikokoinen intraoraalilevy laajan näkökentän kuvauksiin ylä- ja alaleuan okklusaalialueella. 1 kpl/pkk.Hyödyt
Koko 4 – okklusaali – suurin intraoraalilevy, laaja kenttä
Korkea kuvanlaatu – PCS-teknologia
Joustava – mukautuu okklusaalialueelle
Käyttökohteet
Lasten ja nuorten okklusaaliset kokonaiskuvaukset
Kivi- ja vierasesinekasvaindiagnostiikka
Juurihuipun patologian laajan alueen diagnostiikka
Tuotesivu: duerrdental.com – VistaScan Image Plates

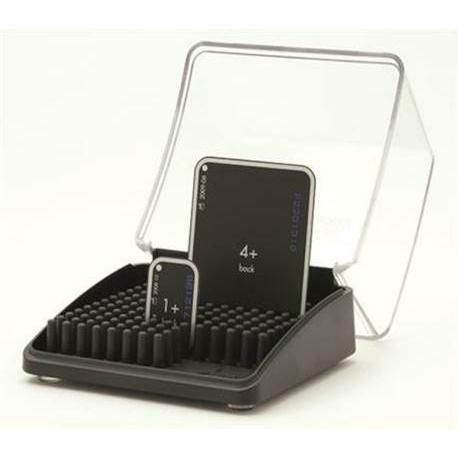

VistaScan Mini kuvantamislevyjen säilytysteline on intraoraalikuvantamisen apuväline tai suojatuote.Hyödyt
Pakkaus sisältää 1 säilytystelineen
Tukee hygieenistä ja toistettavaa kuvantamistyöskentelyä
Soveltuu kuvantamislevyn tai filmin hallittuun käyttöön
Käyttökohteet
Röntgenkuvaus
Kuvantamislevyn suojaus
Diagnostinen kuvantaminen

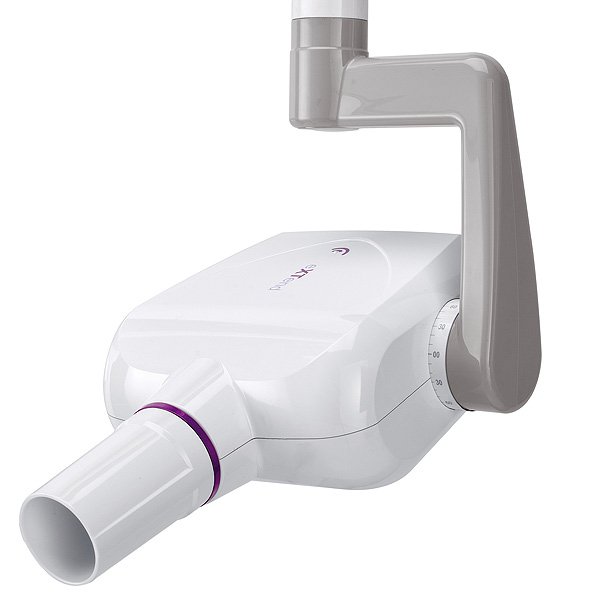

RXDC eXTend Wireless on MyRayn (Cefla) langaton intraoraaliröntgenlaite, joka yhdistää tasavirtateknologian ja langattoman ohjauksen tarkkoihin ja nopeisiin kuvauksiin.
Ominaisuudet
Tasavirtageneraattori (DC) — terävät kuvat pienemmällä säteilyannoksella
Pieni fokuspiste ja 30 cm lähde-iho-etäisyys parantavat kuvan tarkkuutta
Langaton ohjain — ei kiinteitä seinäpaneeleita
Itsetasapainottava käsivarsi, saatavilla useilla pituuksilla
Käyttökohteet
Intraoraalikuvantaminen vastaanotolla — sekä seinä- että kärryasennus mahdollinen.

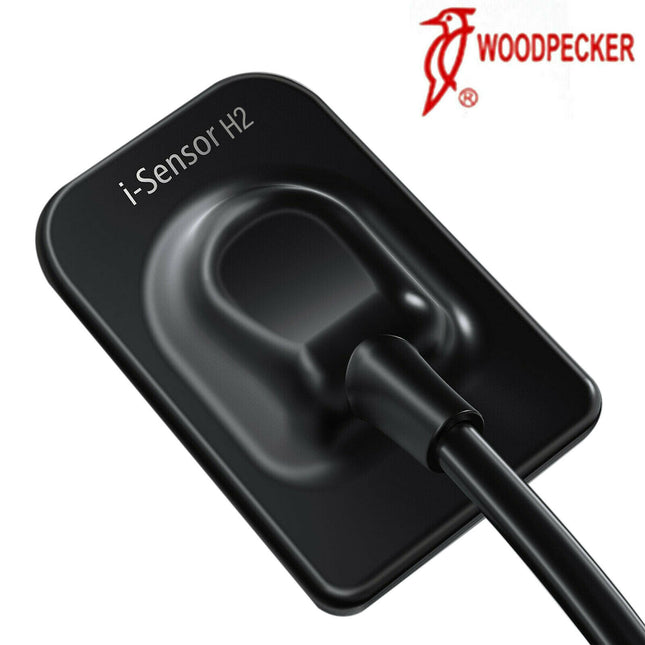

Woodpecker i-Sensor on suoradigitaalinen intraoraaliröntgensensori hammasvastaanoton digitaaliseen intraoraalikuvantamiseen. Sensori on tarkoitettu suun kaksiulotteiseen röntgenkuvaukseen, diagnoosin tueksi sekä kuvien ja potilastietojen hallintaan yhteensopivan kuvantamisohjelmiston avulla.
Ominaisuudet
Suoradigitaalinen intraoraaliröntgensensori hammaskuvantamiseen.
Soveltuu suun kaksiulotteiseen röntgenkuvaukseen ja diagnostiikan tueksi.
Ohut 4,5 mm rakenne tukee potilasmukavuutta kuvauksen aikana.
USB-liitäntä, käyttöjännite 5 V USB-liitännästä.
IP68-suojausluokka.
Saatavilla kaksi mallia: i-Sensor H1 ja i-Sensor H2.
Yhteensopiva markkinoilla olevien standardien mukaisten hammasröntgenlaitteiden kanssa.
Käytetään kuvantamisohjelmiston kanssa kuvan ottamiseen, näyttämiseen ja hallintaan.
Käyttökohteet
i-Sensor on tarkoitettu digitaaliseen intraoraalikuvantamiseen hammasvastaanotolla. Sitä käytetään suun kaksiulotteisten röntgenkuvien ottamiseen, tapausten diagnostiikan tukena sekä kuvamateriaalin hallintaan.
Käyttöohje lyhyesti
Käynnistä tietokone ja kuvantamisohjelmisto.
Käynnistä yhteensopiva röntgengeneraattori ja aseta kuvausparametrit.
Aseta kertakäyttöinen suojapussi sensorin päälle ennen potilaskäyttöä.
Sijoita sensori potilaan suuhun hampaan pitkittäisakselin suuntaisesti niin, että sensorin aktiivinen pinta on lähellä kuvattavia hampaita.
Aseta röntgenputken suuntaus sensorin sijaintiin nähden kohtisuoraan ja ota kuva.
Valotuksen jälkeen kuva siirtyy kuvantamisohjelmistoon näytettäväksi.
Huomioitavaa
Käytä sensoria aina kertakäyttöisen suojapussin kanssa.
Vaihda suojapussi jokaisen kuvauksen jälkeen.
Älä pyydä potilasta puremaan sensoria tai liitäntäkaapelia.
Älä upota sensoria veteen.
Puhdista ja desinfioi sensori sekä kaapelin ensimmäiset 40 cm ennen seuraavaa potilasta.
Suositeltu puhdistus- ja desinfiointiaine on 70 % isopropanoli. Desinfiointiainetta ei saa suihkuttaa suoraan sensoriin.
Lasten ja pienikokoisten potilaiden kuvauksessa on kiinnitettävä erityistä huomiota säteilyannoksen minimointiin ALARA-periaatteen mukaisesti.
Tekniset tiedot
Mallit: i-Sensor H1 / i-Sensor H2
Aktiivinen kuvakenttä: 20 x 30 mm (H1) / 26 x 36 mm (H2)
Pikselimatriisi: 1000 x 1500 (H1) / 1300 x 1800 (H2)
Pikselikoko: 20 µm
Efektiivinen resoluutio: > 8 lp/mm
Mitat: 38,5 x 25 x 4,5 mm (H1) / 40,0 x 31,0 x 4,5 mm (H2)
Paino: 118 g (H1) / 158 g (H2)
USB-kaapelin pituus: 2,8 m
Käyttöympäristön lämpötila: 10–35 °C
Käyttöympäristön suhteellinen kosteus: 20–90 %
Käyttöohje (PDF)
MyRay RX DC Extend Wired on johdollinen intraoraalinen röntgensensori digitaaliseen hammasröntgenkuvaukseen.Tekniset tiedot
Merkki: MyRay
Malli: RX DC Extend Wired
Tyyppi: johdollinen intraoraalinen sensori
KäyttökohteetDigitaalinen periapikaalinen röntgenkuvaus hammaslääkärin vastaanotolla. Johdollinen malli tarjoaa luotettavan yhteyden ilman akkuja tai lataustarpeita.

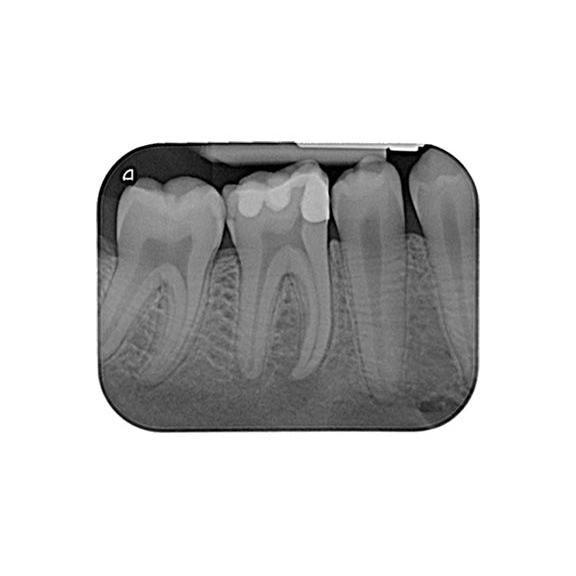

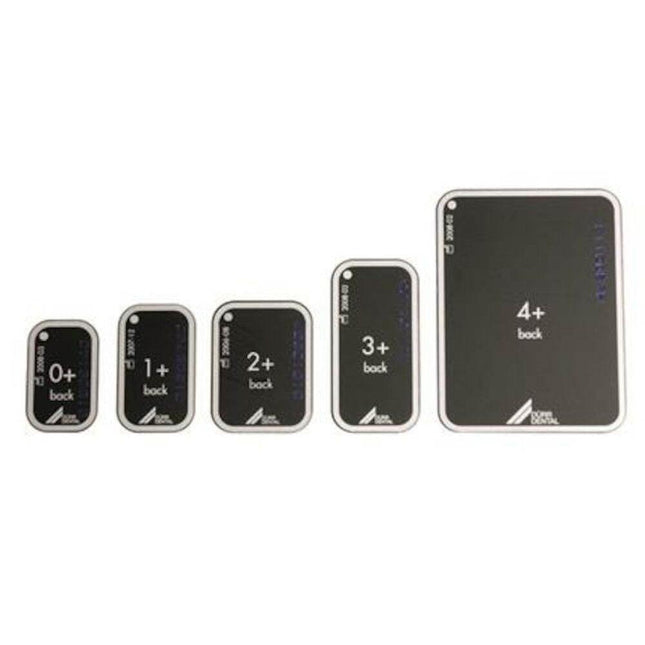

VistaScan Plus kuvantamislevy koko 2 on Dürr Dentalin intraoraalinen kuvantamislevy digitaaliseen röntgenkuvantamiseen VistaScan-järjestelmissä. Koko 2 vastaa aikuisten yleiskäyttöistä kuvantamislevykokoa, ja levyn mitat ovat 3 x 4 cm.
Käyttökohteet
Intraoraalinen digitaalinen röntgenkuvantaminen
Aikuisten hammasröntgenkuvat
Käyttö VistaScan-kuvantamisjärjestelmissä
Ominaisuudet
Fosforikuvantamislevy digitaaliseen röntgenkuvantamiseen
Ohut ja taipuisa rakenne helpottaa asettelua suussa
Koko 2, yleinen aikuisten kuvantamislevykoko
Merkitty koon ja suunnan tunnistamista varten
Uudelleenkäytettävä kuvantamislevy VistaScan-järjestelmiin
Tuotetiedot
Koko: 2
Mitat: 3 x 4 cm
Pakkauskoko: 12 kpl
Tuotesarja: VistaScan Plus
Valmistaja: Dürr Dental
Vain hammasalan ammattikäyttöön.

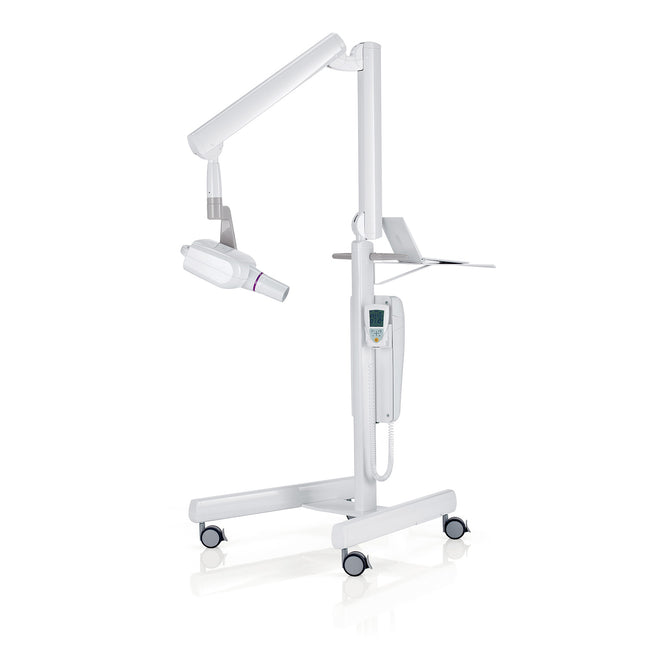

Myray RXDC intraoraaliröntgenin tolppa. Tuotteen pituutta voi tarvittaessa muuttaa — ota yhteyttä asiakaspalveluun tarvittaessa.
Tekniset tiedot
Yhteensopivuus: Myray RXDC
Säädettävä pituus
Käyttökohteet
Intraoraaliröntgenlaitteen tukivarsi asennettuna seinään tai kalustoon.
