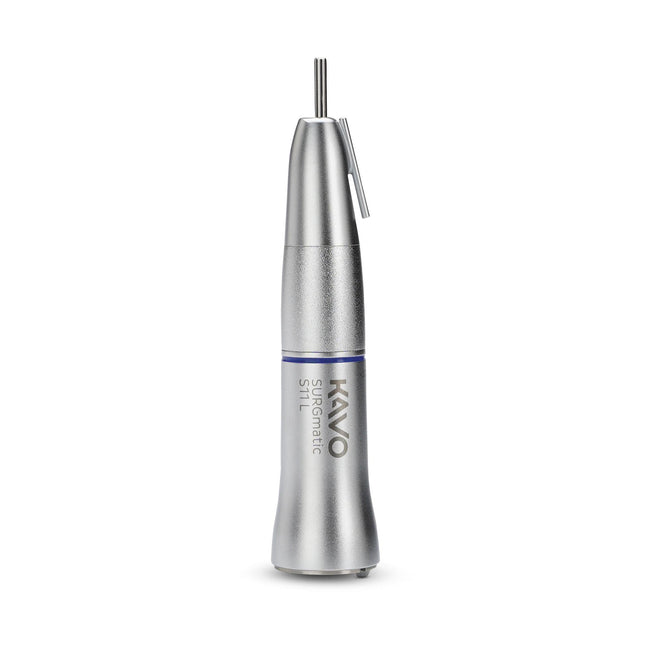

KaVo SURGmatic S11 L on valollinen 1:1-välityksellä toimiva suora kirurginen käsikappale hammaskirurgiseen käyttöön, kuten implantin asettamiseen, luunsiirtoihin, sinusnostoihin ja hampaanpoistoihin.
S11 L soveltuu suorakäsikappaleporille, joiden standardipituus on 44,5 mm. Suora rakenne, integroitu valo ja ulkoinen jäähdytysliitäntä tekevät siitä käytännöllisen instrumentin kirurgisiin työvaiheisiin, joissa tarvitaan hallittua voimansiirtoa ja hyvää näkyvyyttä.
Ominaisuudet
1:1-välitys tarkkaan ja hallittuun työskentelyyn.
Suurin mahdollinen käyttönopeus 40 000 rpm.
Yhteensopiva KaVo INTRA (LUX) -kirurgiamoottorien kanssa (DIN EN ISO 3964).
Enimmäisvääntömomentti 5,5 Ncm.
Tarkoitettu 44,5 mm:n standardipituisille suorakäsikappaleporille.
Integroitu valo parantaa näkyvyyttä työskentelyalueella.
Ulkoinen jäähdytysliitäntä kirurgista jäähdytystä varten.
EXPERTgrip-pinta tarjoaa pitävän otteen ja helpottaa instrumentin puhtaanapitoa.
Purettava rakenne helpottaa käsittelyä ja huoltoa.
Lämpödesinfioitava ja steriloitavissa 135 °C:ssa.
Lisämateriaalit
Käyttöohjeet (PDF)
KaVo-instrumenttien uudelleenkäsittelyvaiheet (PDF)
Käsikappaleiden huolto-ohje (englanniksi, PDF)
KaVo advantage brochure (englanniksi, PDF)

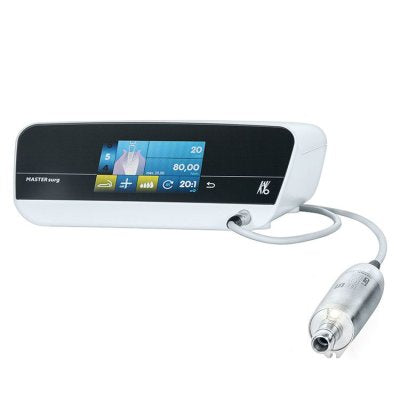

KaVo MASTERsurg LUX Wireless on kirurginen porayksikkö implantologiaan ja suukirurgiaan. Kosketusnäyttö, langaton jalkaohjain ja työvaiheiden dokumentointi kuuluvat vakiovarustukseen. Vääntömomentti yltää instrumentilla 80 Ncm:iin asti, joten yksikkö kattaa poraussarjan ensimmäisestä aloitusporasta implantin lopulliseen kiinnitykseen.
Ohjelmointi
Muistiin tallennetaan kymmenen ohjelmaa, joista jokaisessa on enintään kymmenen erikseen määriteltävää työvaihetta. Ohjelmat rakennetaan luuntiheyden, implanttijärjestelmän ja käyttäjän mukaan, jolloin toimenpide etenee vaiheittain ilman arvojen säätämistä kesken työn.
Kulmakappaleen välityssuhde
Enimmäiskierrosluku ja enimmäisvääntömomentti
Pumpun syöttöteho portaissa 0–4
Moottorin pyörimissuunta myötä- tai vastapäivään
Implantin sijainnin valinta
Käyttö toimenpiteen aikana
Heijastamaton lasipintainen kosketusnäyttö pysyy luettavana kaikista kulmista, ja vääntömomentti näkyy graafisesti reaaliajassa. Langaton jalkaohjain sijoitetaan vapaasti työtilaan ilman johtoa, ja sillä hallitaan työvaiheiden vaihtoa suoraan. Huuhtelutoiminnolla jäähdytysnestettä syötetään ja käsikappaleen valo sytytetään moottorin pyörimättä — toiminto ohjelmoidaan omaksi työvaiheekseen tai käynnistetään jalkaohjaimen pumppupainikkeella.
Yhden painalluksen automaattikalibrointi varmistaa vääntömomentin tarkkuuden ennen toimenpidettä, ja SMARTdrive pitää moottorin käynnin tasaisena. Työvaiheiden parametrit tallentuvat SD-kortille ja siirretään sieltä potilastietoihin.
Moottori ja kulmakappaleet
Järjestelmään kuuluu INTRA LUX S600 LED -kirurgiamoottori, joka on edeltäjäänsä 28 % kevyempi ja 20 % lyhyempi. Harjaton tasavirtamoottori pyörii välillä 0–40 000 rpm ja tuottaa 5,5 Ncm:n vääntömomentin 12 000 kierrokseen asti; sen jälkeen momentti laskee portaattomasti 1,5 Ncm:iin 40 000 kierroksella. Moottori kestää lämpödesinfioinnin ja autoklavoinnin, ja siinä on KaVo Mini LED -valo.
Kulmakappaleeksi valitaan SURGmatic-sarjasta toimenpiteen mukainen malli — S201 XL Pro yltää 80 Ncm:iin, ja nopeutta nostava S15 L Pro toimii 1:5-välityksellä ohjelmistoversiosta 1.60 alkaen.
Tekniset tiedot
Vääntömomentti instrumentilla enintään 80 Ncm
Kierrosalue 0–40 000 rpm
Pumpun tuotto 0–110 ml/min
Käyttöjännite 100–240 V, taajuus 50/60 Hz
Valmistajan viralliset käyttöohjeet ja ohjelmistopäivitykset
KaVo SURGmatic S201 L Pro on valollinen 20:1-välityksellä toimiva kirurginen kulmakappale implantologiaan ja suukirurgisiin toimenpiteisiin. Se on hyvä valinta vastaanotolle, joka tarvitsee hallitun väännön, selkeän näkyvyyden ja luotettavan instrumentin päivittäiseen kirurgiseen työskentelyyn.
S201 L Pro -mallissa KaVo on kehittänyt poran kiinnitystä ja voimansiirtoa niin, että poran varteen kohdistuva kuormitus jakautuu tasaisemmin. Tämä tukee instrumenttien ja porien kestävyyttä sekä vähentää riskiä, että poran varsi vaurioituu tai jumittuu kiinnitykseen suurta kuormitusta vaativissa työvaiheissa.
Ominaisuudet
20:1-välitys implantologiaan ja suukirurgisiin toimenpiteisiin.
Jopa 55 Ncm:n vääntömomentti hallittuun työskentelyyn.
Parannettu poran kiinnitys vähentää poran varteen kohdistuvaa rasitusta.
Soveltuu implantin asettamiseen, luun lisäämiseen, sinusnostoihin, hampaan poistoihin, implantologiaan sekä suu-, leuka- ja kasvokirurgiaan.
Sisäinen jäähdytys ja ulkoinen jäähdytysliitäntä tukevat turvallista työskentelyä kirurgisissa toimenpiteissä.
Integroitu valo tukee näkyvyyttä leikkausalueella.
Yhteensopiva INTRA (LUX) -moottoreiden sekä ISO 3964 -standardin mukaisten moottoriliitäntöjen kanssa.
Autoklavoitava 135 °C:ssa ja lämpödesinfioitava.
Valmistettu Saksassa.
Lisämateriaalit
Käyttöohjeet (PDF)
SURGmatic S201 XL/L Pro KaVon sivuilla (englanniksi, linkki vie ulkoiselle sivustolle)
KaVo-instrumenttien uudelleenkäsittelyvaiheet (PDF)
Käsikappaleiden huolto-ohje (englanniksi, PDF)
KaVo advantage brochure (englanniksi, PDF)
KaVo INTRA 3610 N3 on 1:1-välityksellä toimiva kirurginen suora käsikappale toimenpiteisiin, joissa tarvitaan tavallista pidempää poraa ja hyvää työskentelyulottuvuutta. Malli on tarkoitettu 70,0 mm:n käsikappaleporille. Mukana toimitettavan porastopperin avulla sitä voidaan käyttää myös kulmakappaleporien kanssa.
Ominaisuudet
1:1-välitys tarjoaa suoran ja ennustettavan voimansiirron.
Käyttönopeus jopa 40 000 rpm.
Soveltuu 70,0 mm:n käsikappaleporille.
Porastopperin avulla voidaan käyttää myös kulmakappaleporia.
Ulkoinen jäähdytysliitäntä auttaa pitämään poran ja työskentelyalueen viileänä.
Pora kiinnittyy tukevasti myös vaativissa työvaiheissa.
Käsikappale voidaan purkaa puhdistusta ja huoltoa varten.
Lisämateriaalit
Käyttöohjeet INTRA 3610-sarjalle (PDF)
KaVo-instrumenttien uudelleenkäsittelyvaiheet (PDF)
Käsikappaleiden huolto-ohje (englanniksi, PDF)
KaVo advantage brochure (englanniksi, PDF)

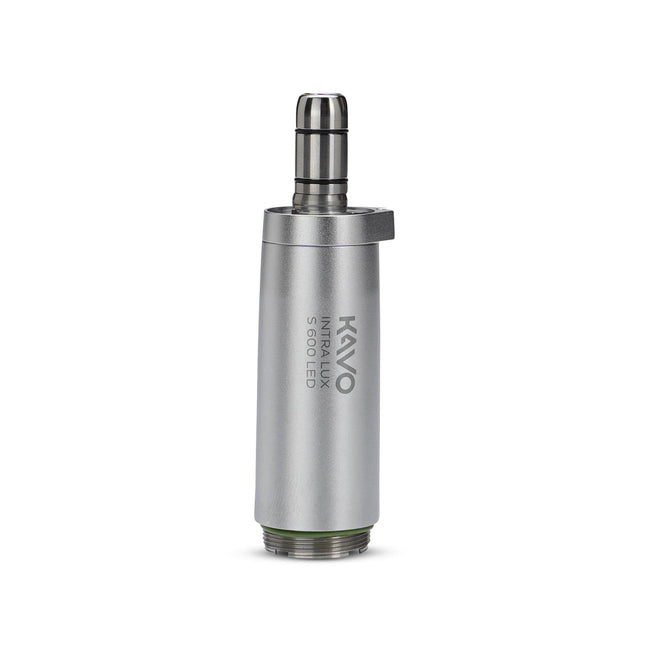

Erittäin kevyt ja pieni S600 LED -moottori, autokalibrointi.
Yhteensopiva KaVo MASTERsurg LUX Wireless ja EXPERTsurg LUXin kanssa.
Nopeusalue: 0–40 000 rpm
Moottorin vääntö: enintään 5,5 Ncm
Valoteho: 25 000 luxia
W&H S-11 L Mini LED+ on valollinen kirurginen suorakäsikappale tilanteisiin, joissa tarvitaan suoraa työskentelylinjaa ja hyvää näkyvyyttä. Kompakti suorakappale sopii erityisesti ahtaisiin työskentelyalueisiin.
Ominaisuudet
Kirurginen suorakäsikappale 1:1-työskentelyyn.
Mini LED+ -valo tukee näkyvyyttä syvissä ja kapeissa työskentelykohteissa.
Suora rakenne antaa hyvän hallinnan, kun työskentelykulma on suoraan saavutettavissa.
Kompakti malli helpottaa käyttöä ahtailla alueilla.
W&H:n kirurginen rakenne on suunniteltu vastaanoton välinehuollon vaatimuksiin.
Käyttökohteet
S-11 L Mini LED+ sopii kirurgisiin toimenpiteisiin, joissa suorakäsikappaleen hallittavuus, pieni koko ja valollinen työskentely ovat tärkeitä. Se on tarkoituksenmukainen valinta ahtaisiin kohteisiin ja näkyvyyttä vaativiin kirurgisiin työvaiheisiin.
Käyttöohjeet (PDF)

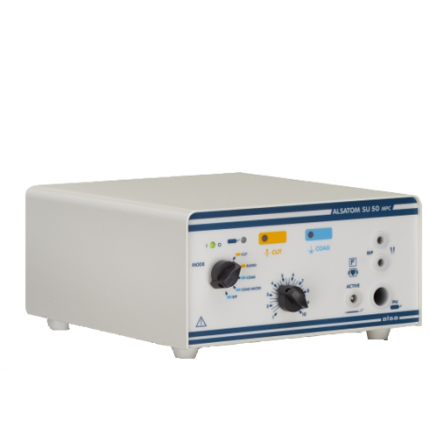

Alsatom SU 50-MPC on suurtaajuuskirurgian sähköveitsi pienten ja keskisuurten kirurgisten toimenpiteiden tarpeisiin.
Ominaisuudet
Suurtaajuuskirurgian generaattori monopolaariseen ja bipolaariseen käyttöön.
Käyttökohteita ovat pienten ja keskisuurten kirurgisten toimenpiteiden alueet, kuten suu- ja leukakirurgia, dermatologia, plastiikkakirurgia ja muut vastaavat kirurgiset käyttökohteet.
Valittavissa useita leikkaus- ja koagulaatiovirtoja eri työskentelytarpeisiin.
Monopolaariset leikkausvirrat: Pure, P Pulsed, Blend, B Pulsed 1 ja B Pulsed 2.
Koagulaatiovirrat: Micro, M Pulsed, Fulg, F Pulsed ja Bipolar.
Micro-koagulaation ajastus säädettävissä 0,1–1 sekunnin välillä.
Laite tallentaa asetukset automaattisesti ja palauttaa viimeksi käytetyt asetukset seuraavalla käynnistyksellä.
Mikroprosessoriohjattu automaattinen itsetestaus käynnistyksen yhteydessä ja käytön aikana.
Neutraalielektrodin valvontapiiri hälyttää ja estää tehonannon, jos kaapeli on irti tai yhteys on puutteellinen.
Pneumaattinen jalkakytkin, jossa ei kulje sähkövirtaa.
Konvektiojäähdytys ilman tuuletinta.
Pakkaus sisältää
1 x E101 suora ohut neulaelektrodi
1 x E102 taivutettu ohut neulaelektrodi
1 x E105 paksu neulaelektrodi
1 x E106 taivutettu paksu neulaelektrodi
1 x E110 pyöreä silmukkaelektrodi, halkaisija 5 mm
1 x E111 pitkä suora silmukkaelektrodi, halkaisija 5 mm
1 x E120 suora palloelektrodi, halkaisija 2,5 mm
1 x E121 taivutettu palloelektrodi, halkaisija 2,5 mm
Käyttöohje (PDF)
Monitoiminen, helppokäyttöinen ja luotettava kirurginen moottorijärjestelmä implantologiseen työskentelyyn. W&H Implantmed SI-1023 -laitekokonaisuus on helposti siirrettävissä toimenpidehuoneesta toiseen, ja sen selkeä värillinen kosketusnäyttö tekee käytöstä sujuvaa päivittäisessä vastaanottotyössä.
Implantmed SI-1023 on saatavilla valollisena tai ilman valoa. Lisäksi laitteeseen voidaan valita johdollinen tai johdoton jalkaohjain. Kätevän kaasupoljintyyppisen jalkakytkimen pikanäppäimillä voidaan ohjata laitteen eri toimintoja ilman, että työskentely keskeytyy.
Laite tarjoaa voimakkaan moottoriväännön, laajan kierrosalueen ja tarkan momentinrajoituksen. Automaattinen kierrepreparointiohjelma tukee hallittua työskentelyä implanttitoimenpiteissä.
Ominaisuudet
Monitoiminen kirurginen moottorijärjestelmä implantologiseen käyttöön.
Helposti siirrettävä laitekokonaisuus toimenpidehuoneesta toiseen.
Selkeä värillinen kosketusnäyttö.
Saatavilla valollisena tai ilman valoa.
Optimaalinen LED-valo valollisessa SI-1023-mallissa.
Valittavissa johdollinen tai johdoton jalkaohjain.
Kaasupoljintyyppinen jalkakytkin pikanäppäimillä.
Voimakas moottorivääntömomentti.
Laaja kierrosalue kirurgiseen työskentelyyn.
Tarkka momentinrajoitus implanttitoimenpiteisiin.
Automaattinen kierrepreparointiohjelma.
Dokumentointitoiminto implantoinnin arvojen tallentamiseen USB-muistille.
Tekniset tiedot
Moottorivääntömomentti: 6,2 Ncm.
Kierrosalue: 200–40 000 kierrosta/min.
Momentinrajoitus: 5–80 Ncm.
Dokumentointi: tietojen tallennus USB-muistille.
Lisävarusteet
W&H Osstell ISQ -moduuli luutumisen seurantaan.
Johdoton jalkaohjain.
Kirurginen kulmakappale.
Huom. Kuvassa näkyvä kirurginen kulmakappale ja W&H Osstell ISQ -moduuli eivät sisälly laitteeseen.
Käyttöohjeet (PDF)
W&H IMPLANTMED SI-1023 -implanttimoottori vaihtokaapelilla (1,8 m, EM-19), valoton malli ilman sähkökytkentöjä.Tekniset tiedot
Malli: SI-1023
Kaapeli: EM-19, pituus 1,8 m
Valo: ei
Sähkökytkennät: ei sisälly
KäyttökohteetImplanttien asetus ja luukirurgia hallitulla kierrosnopeudella ja vääntömomentilla.

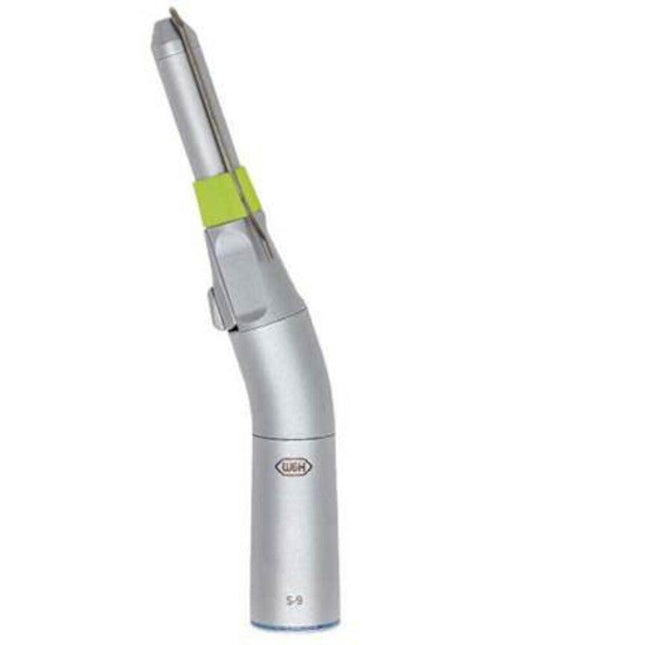

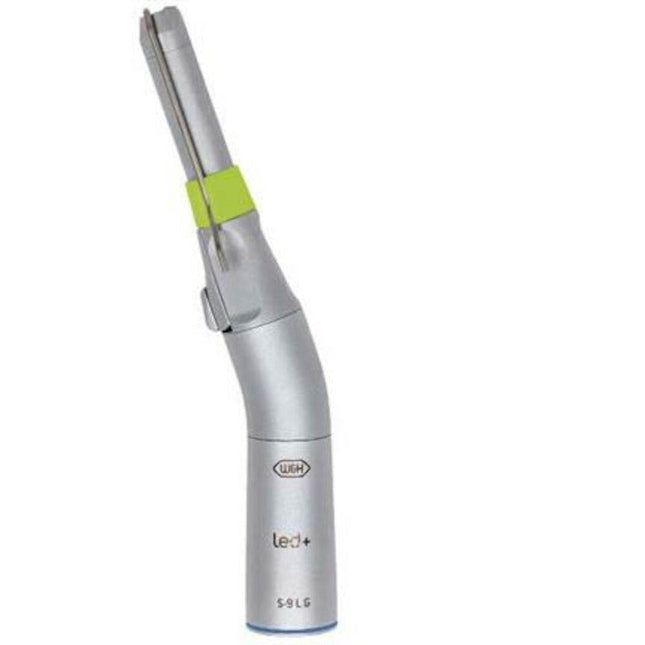

W&H S-9 LG on 1:1-välitteinen kirurginen käsikappale kulmamuotoisella rakenteella. Mini LED+ -valo ja sisäänrakennettu generaattori parantavat näkyvyyttä kirurgisessa työskentelyssä myös silloin, kun käytössä on valoton moottori.
Ominaisuudet
1:1-välitys kirurgisille kulmakappalekiinnitteisille terille ja jyrsimille, joiden varren halkaisija on 2,35 mm.
Mini LED+ -valo antaa luonnollisen värintoiston ja auttaa hahmottamaan työskentelyalueen tarkasti.
Sisäänrakennettu generaattori tuottaa valon ilman erillistä valollista moottoria.
Yhden käden teränkiinnitysmekanismi helpottaa instrumentin vaihtoa työvaiheiden välillä.
Purettava rakenne tukee perusteellista puhdistusta ja kontaminaation hallintaa.
Medical grade -ruostumaton teräs ja Antiscratch-pinnoite auttavat säilyttämään instrumentin kestävänä ja siistinä käytössä.
Käyttökohteet
S-9 LG sopii kirurgisiin toimenpiteisiin, joissa tarvitaan 1:1-välitystä, valollista työskentelyä ja käytännöllistä teränkiinnitystä. Kulmamuotoinen rakenne helpottaa työskentelyä kohteissa, joissa suora käsikappale ei ole ergonomisesti paras vaihtoehto.
Välityssuhde 1:1.
Purettava.
Yhden käden teränkiinnitysmekanismi.
Maks. moottorin kierrosluku 40.000 k/min.
Kulmakappale kiinnitteisille kirurgisille terille sekä jyrsimille jossa Ø 2,35 mm.

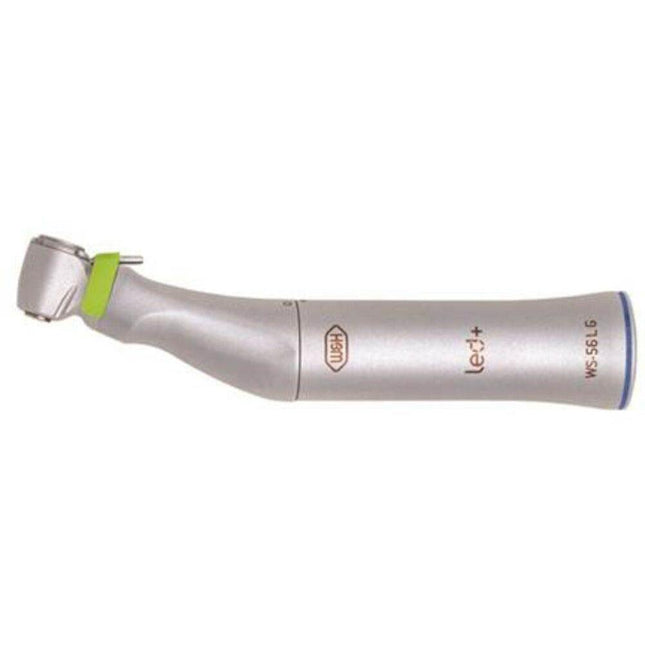

W&H WS-56 LG on 1:1-välitteinen kirurginen kulmakäsikappale vaativiin kirurgisiin toimenpiteisiin. Mini LED+ -valo ja sisäänrakennettu generaattori tuovat valon työskentelyalueelle myös valottomalla moottorilla.
Ominaisuudet
1:1-välitys kirurgisille kulmakappalekiinnitteisille terille ja jyrsimille, joiden varren halkaisija on 2,35 mm.
Mini LED+ -valo tukee tarkkaa näkyvyyttä kirurgisella työskentelyalueella.
Sisäänrakennettu generaattori mahdollistaa valon käytön myös ilman valollista moottoria.
Yksipistespray auttaa jäähdyttämään ja pitämään työskentelyalueen hallittuna.
Purettava rakenne helpottaa puhdistusta ja välinehuollon työnkulkua.
Medical grade -ruostumaton teräs ja Antiscratch-pinnoite tukevat pitkää käyttöikää ja siistiä ulkonäköä.
Käyttökohteet
WS-56 LG sopii kirurgisiin työvaiheisiin, joissa tarvitaan 1:1-välitteistä kulmakäsikappaletta, hyvää näkyvyyttä ja yhteensopivuutta 2,35 mm kirurgisten terien sekä jyrsimien kanssa.
Käyttöohjeet (PDF)

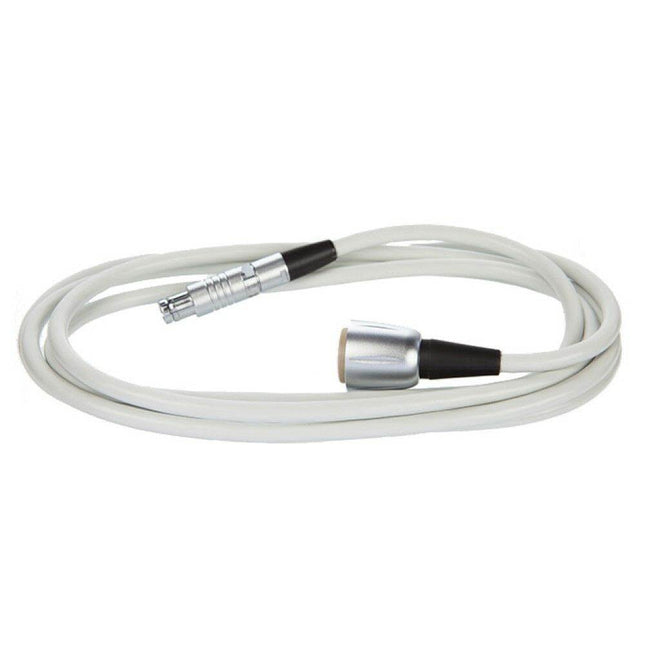

Vaihtokaapeli KaVo S600 -kirurgiselle yksikölle. Korkealaatuinen alkuperäisvaraosa takaa luotettavan toiminnan ja pitkän käyttöiän.Ominaisuudet
Alkuperäinen KaVo-varaosa – täydellinen yhteensopivuus S600-yksikön kanssa
Laadukas rakenne – kestää kirurgisen käytön rasitukset
Nopea asennus – helppo vaihtaa kuluneen tilalle
Palauttaa täyden toiminnallisuuden – kuin uusi laite
Tekniset tiedot
Yhteensopivuus: KaVo S600
Valmistaja: KaVo
Tuotesivu: kavo.com – Kirurgiset instrumentitKäyttöohjeet (IFU): KaVo Download Center
Langaton kirurginen porayksikkö. Helppokäyttöinen, jossa kosketusnäyttö, langaton jalkakytin ja käytön dokumentointi vakiona. Monipuolinen ja tarkka. Ohjelmoitavissa usealle käyttöjälle. Kevyt ja pieni S600 LED -moottori, autokalibrointi.
KaVon tuotesivut (ulkoinen sivusto)
Käyttöohjeet (PDF)

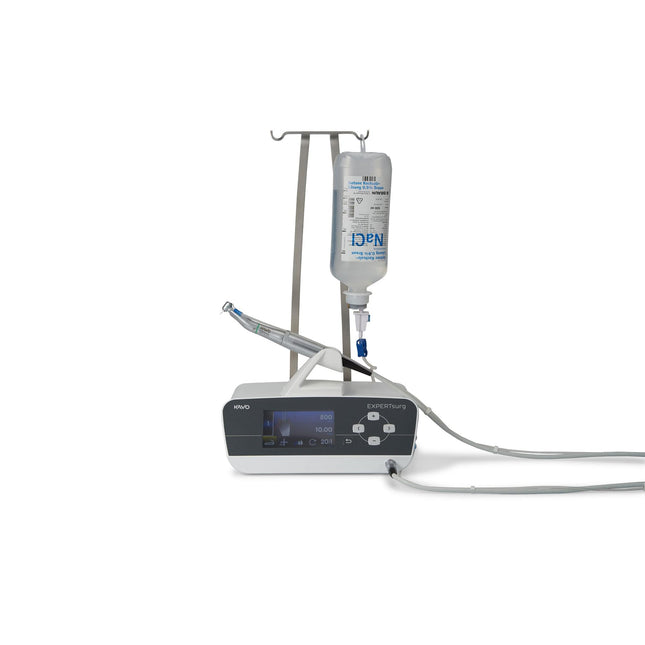

KaVo EXPERTsurg LUX on implantologiaan, suukirurgiaan ja luukirurgisiin toimenpiteisiin suunniteltu kirurginen moottorijärjestelmä. Se tukee hallittua työskentelyä koko toimenpiteen ajan porauksesta implantin asennukseen. Selkeä käyttöliittymä, ohjelmoitavat implantointisekvenssit ja tarkka momentinhallinta auttavat tekemään implantoinnista johdonmukaista ja sujuvaa myös vaativissa kliinisissä tilanteissa.
Yhdessä KaVo SURGmatic -kirurgisten kulmakappaleiden kanssa EXPERTsurg LUX muodostaa kokonaisuuden, jossa moottori, instrumentit ja jäähdytys toimivat saumattomasti yhdessä. Valmiit implantointisekvenssit sekä mahdollisuus tallentaa omia ohjelmia nopeuttavat päivittäistä työskentelyä ja vähentävät asetusten muuttamiseen kuluvaa aikaa. Reaaliaikainen momentin seuranta tukee implantin hallittua asennusta koko toimenpiteen ajan.
Ominaisuudet
Kirurginen moottorijärjestelmä implantologiaan, suukirurgiaan ja luukirurgisiin toimenpiteisiin.
Suuri värillinen kosketusnäyttö näyttää työskentelyparametrit selkeästi ja tekee laitteen käytöstä helppoa.
Valmiit implantointisekvenssit sekä mahdollisuus tallentaa omia käyttäjäkohtaisia ohjelmia nopeuttavat toistuvia työvaiheita.
Reaaliaikainen momentin seuranta auttaa varmistamaan implantin hallitun asennuksen.
Yhteensopiva KaVo SURGmatic -kirurgisten kulmakappaleiden kanssa.
Monitoiminen jalkakytkin mahdollistaa keskeisten toimintojen ohjaamisen ilman käsikosketusta, jolloin huomio voidaan pitää koko ajan leikkausalueella.
Lisämateriaalit
Käyttöohjeet (PDF)
Lyhyet käyttöohjeet (PDF)
KaVo EXPERTsurg LUX valmistajan sivuilla (linkki vie ulkoiselle sivustolle)

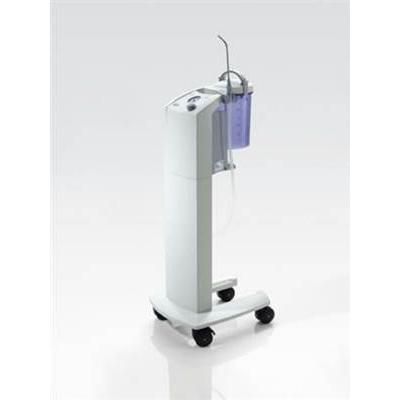

VC-45 kirurgiselle imulaitteelle suunniteltu liikuteltava pyöräpöytä, joka helpottaa laitteen sijoittelua toimenpiteen aikana.Ominaisuudet
VC-45 -yhteensopiva – suunniteltu täsmälleen tälle imulaitteelle
Pyöräpöytä – helppo siirtää hoitohuoneen sisällä
Ergonominen korkeus – laite pysyy kätevästi ulottuvissa
Kompakti rakenne – ei vie turhaa tilaa
Tekniset tiedot
Yhteensopivuus: Dürr VC-45
Valmistaja: Dürr
Tuotesivu: duerr.de

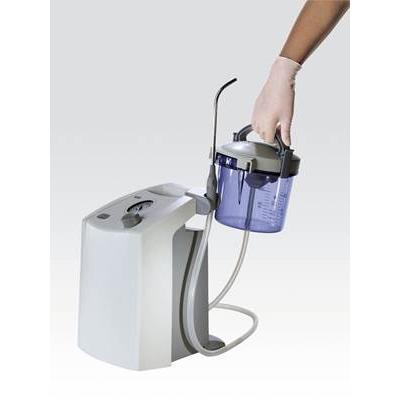

Dürr Dentalin kirurginen imulaite - tehokas ja hiljainen!
Imuteho on säädettävissä aina 910 mbar asti ja laitteen käyttöääni on hiljainen, 48 dB(A).
Steriloitavat osat ovat helposti vaihdettavissa ja imulaitteeseen on saatavilla kertakäyttöpussit.
Imulaitteen voi sijoittaa hoitopöydälle tai siihen on saatavilla lisävarusteena pyörillä liikkuva jalusta.
Dürr VC-45 on kevyt, se painaa 6,7 kg.
Käyttöohjeet ladattavissa Dürrin sivuilta
Esite (PDF)
Moottori/kaapelikokonaisuus (1,8 m) W&H Implantmed-implanttimoottorijärjestelmään.
Ominaisuudet
1,8 m kaapeli – riittävä liikkumatila toimenpiteen aikana
SI-923 -malli – yhteensopiva W&H Implantmed -sarjan kanssa
Vaivaton vaihto – helppo asentaa ilman erikoistyökaluja
W&H-laatu – itävaltalaista tarkkuustyötä
Tekniset tiedot
Malli: SI-923
Kaapelin pituus: 1,8 m
Valmistaja: W&H
Tuotesivu: wh.com – Implantmed
Kirurgiset laitteet -kokoelmasta löydät imulaitteiden lisätarvikkeet ja muut kirurgiseen käyttöön tarkoitetut laitteet. Valikoiman suurimmat brändit: W&H, Dürr ja KaVo.
