Kuvaus

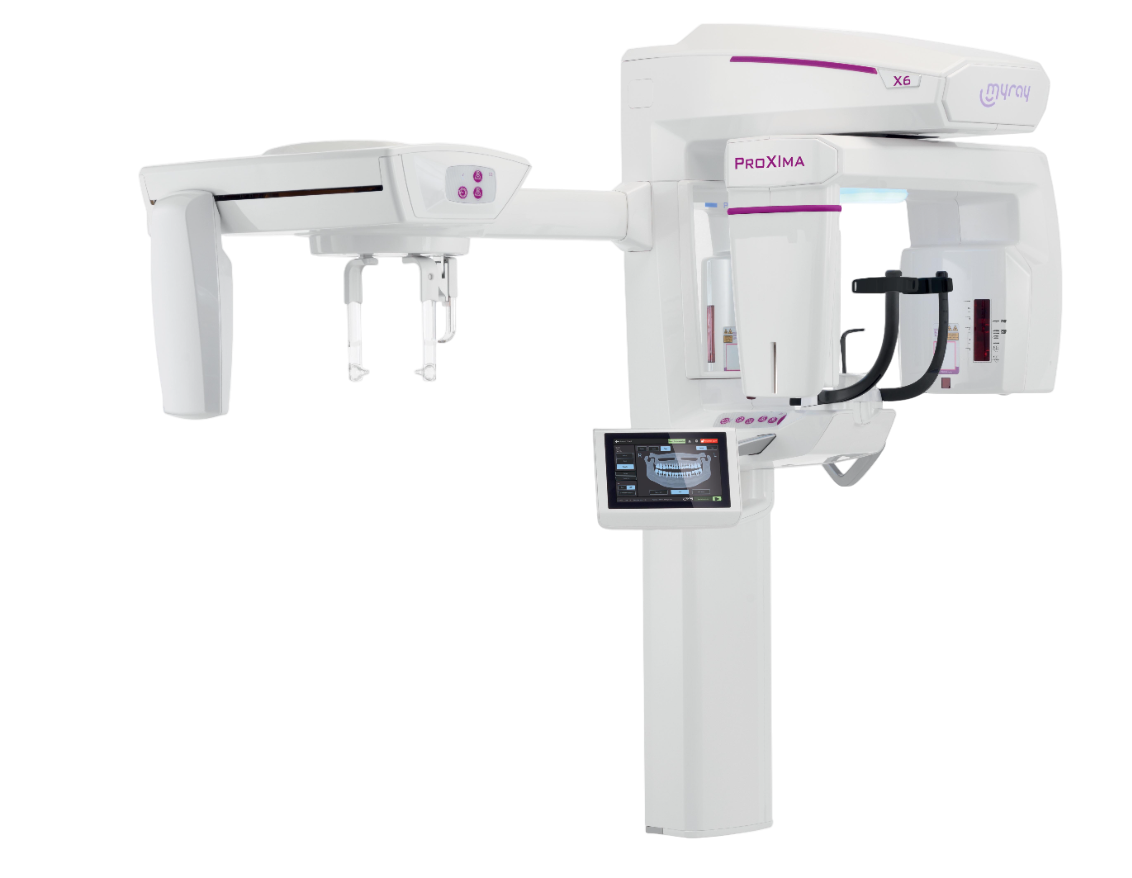

MyRay ProXIma X6 on panoraamaröntgenlaite, joka on suunniteltu vievän mahdollisimman vähän tilaa vastaanotolta. 2D-kokoonpano kattaa panoraama-, bitewing-, poskiontelo- ja leukanivelkuvaukset, ja laite on laajennettavissa myöhemmin kefalometriavarrella tai 3D-kuvantamisella ilman rungon vaihtoa.
Panoraamakuvaus
MultiPAN-toiminto tuottaa yhdellä skannauksella viisi tarkennustasoa samalla säteilyannoksella kuin tavanomainen panoraamakuva, jolloin diagnostisesti paras taso valitaan jälkikäteen. iPAN Focus-Free yhdistää tasojen terävimmät osuudet yhdeksi kuvaksi automaattisesti, ja itsemukautuvat PiE-suodattimet säätävät terävyyttä eri anatomisilla alueilla.
- Vakiopanoraama 12,3 s, ortogonaalinen projektio 13,7 s, QuickPAN 6,8 s
- Ortogonaalinen projektio erottelee hammasvälit ja juuret ilman päällekkäisyyttä
- Lasten panoraama omalla kuvausalueella ja valotusarvoilla
- Hampaistoon rajattu kuvaus parodontologiseen arviointiin
- Bitewing kollimoituna kruunuihin — vaihtoehto intraoraalikuvaukselle voimakkaasti yökkäysherkille potilaille
- Poskiontelot edestä ja sivulta sekä leukanivelet suu auki tai kiinni omilla nenänalustuilla
Annoksen hallinta
MRT-tekniikka säätää annoksen automaattisesti kuvattavan alueen tiheyden ja potilaan koon mukaan. Dose Saver -kokoonpanossa panoraamakuvaukseen on kaksi esiasetettua MRT-tilaa, joiden välinen annosero on noin 20 %. QuickPAN- ja QuickCEPH-protokollat tuottavat käyttökelpoisen kuvan pienemmällä annoksella, mikä sopii leikkauksen jälkeisiin kontrolleihin.
Potilaan asemointi
Kolme integroitua laserlinjaa ohjaavat anatomisen kohdistuksen, ja ohjauspaneelin kuvakkeet näyttävät vaakalaserin oikean kohdan kuvaustyypin mukaan. Lattiaan heijastuva laser ohjaa jalkojen asennon ja pysyy kohdallaan myös pylvästä siirrettäessä, mikä tekee kuvauksesta toistettavan. Ergonomiset kahvat vakauttavat asentoa, ja mukautuva pääteline yhdessä purutukien ja nenänalustukien kanssa varmistaa hammaskaarten asennon myös hampaattomilla potilailla, lapsilla ja potilailla joilta puuttuvat etuhampaat.
Ohjaus ja ohjelmisto
Laitetta ohjataan 7 tuuman kosketuspaneelista, joka voidaan sijoittaa ja kallistaa vastaanoton mukaan, tai tietokoneen virtuaalipaneelista. Peiliin integroitu Smart Mirror kertoo laitteen tilan viidellä värillä — odotus, valmius, säteilytys, nollaus ja virhetilanne — ja Relax-valaistus rauhoittaa kuvaustilannetta.
Mukana on Neowise-kuvantamisohjelmisto, jossa tekoälypohjaiset toiminnot hoitavat muun muassa panoraamakuvien anatomisen ja patologisen analyysin, kefalometristen pisteiden tunnistuksen ja jäljityksen sekä Smile Design -simulaatiot. Yhteensopivuus kattaa DICOM-, RIS/PACS- ja TWAIN-protokollat.
Tekniset tiedot
- Tasapotentiaaligeneraattori (DC), 60–90 kV, 2–16 mA, polttopiste 0,5 mm (IEC 60336)
- Sensori: CMOS (CsI), yhteinen panoraama- ja kefalometriakuvaukselle
- Erotuskyky panoraamassa 5,7 lp/mm (pikselikoko 78 µm), bitewingissä 6,6 lp/mm
- Paino 51 kg; kefalometriavarsi sensoreineen 21 kg
- Korkeus 1 844 mm, pylvään säätöalue 1 696–2 316 mm
- AIRgonomics-seinämalli ilman lattiatukea: leveys 992 mm, säätöalue 1 664–2 284 mm
- Sähkönsyöttö 115–240 V, 50/60 Hz
Kartiokeilakuvausta tarvitsevalle sama laite on saatavana ProXIma X6 3D PAN -kokoonpanona.
