Kuvaus

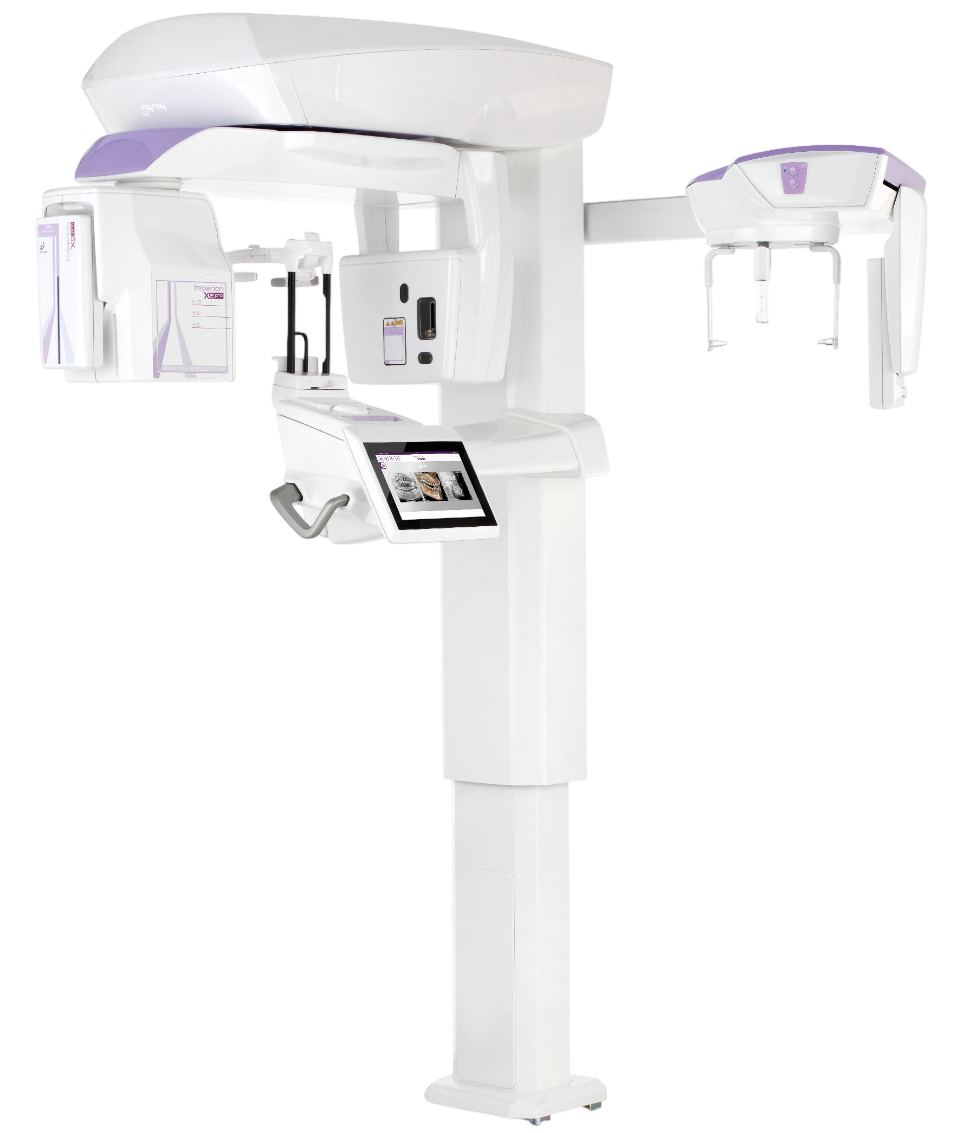

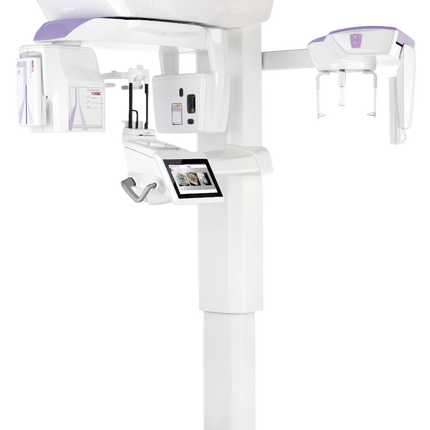

MyRay Hyperion X9 Pro on ekstraoraalinen kuvantamislaite, joka yhdistää panoraamakuvauksen ja 360 asteen kartiokeila-3D:n (CBCT) samaan runkoon. Laite on modulaarinen: kefalometriavarsi ja tehokkaampi sensori voidaan lisätä myöhemmin ilman koko laitteen vaihtoa. Motorisoitu pylväs säätyy välillä 1 660–2 450 mm, ja asennus onnistuu seinään, lattiaan tai vapaasti seisovalle jalustalle myös pyörätuolipotilaita ajatellen.
3D-kuvantaminen
Skannaus tapahtuu 360 asteen kierrolla, mikä vähentää metalliartefakteja verrattuna 180 asteen skannaukseen. Tyypillinen skannausaika on 14,4 sekuntia ja säteilytysaika 1,6 sekuntia QuickSCAN-tilassa. Kuvausalueiden koot ja voxel-tarkkuus määräytyvät valitun kokoonpanon mukaan.
- Kolme suoritustapaa jokaiselle kuvausalueelle: QuickSCAN matalalla annoksella kontrollikuviin, Standard ensidiagnostiikkaan ja SuperHD mikrorakenteiden tarkasteluun
- DENT-protokollat implantologiaan, oikomishoitoon, purentafysiologiaan ja endodontiaan
- MSK-protokollat leukanivelille suu auki ja kiinni sekä kaularangalle
- ENT-protokollat korvan rakenteisiin, nenään, poskionteloihin ja ylähengitysteihin
- Rajattu kuvausalue pienentää potilaan saamaa annosta, kun tutkitaan vain kiinnostavaa aluetta
Panoraamakuvaus
MultiPAN tuottaa yhdellä skannauksella viisi tarkennustasoa vakiosensorilla ja jopa yksitoista DCIII-sensorilla, samalla säteilyannoksella kuin tavanomainen panoraamakuva. iPAN-toiminto yhdistää tasojen terävimmät osuudet yhdeksi kuvaksi automaattisesti. Patentoitu MRT (Morphology Recognition Technology) asettaa valotusarvot potilaan anatomian mukaan, eikä Focus-Free-toiminnon ansiosta tarkennustasoa tarvitse valita käsin.
- Ortogonaalinen projektio vähentää viereisten hampaiden päällekkäisyyttä
- Bitewing-kuvaus neljässä segmentissä pelkkiin kruunuihin rajattuna
- Hampaiston segmentointi kiinnostavaan alueeseen annoksen pienentämiseksi
- Leukanivelet latero-lateraalisesti ja postero-anteriorisesti, myös kolmesta kulmasta ja suu auki tai kiinni
- Poskiontelot edestä tai sivulta omalla liikeradalla
- QuickPAN noin 6 sekunnissa lapsille ja huonosti yhteistyöhön kykeneville potilaille
Sensorit ja kuvanlaatu
2D-sensori on siirrettävissä ja vaihdettavissa. Vakiona on CMOS-sensori (CsI), ja sen tilalle voi valita heti tai myöhemmin DCIII-suorakonversiosensorin (CMOS, Cd-Te), joka muuntaa röntgensäteilyn suoraan sähköiseksi signaaliksi ilman välivaihetta näkyvänä valona. Käytännön ero näkyy kontrastissa: 2,5 lp/mm kohdalla kontrasti on vakiosensorilla 32 % ja DCIII-sensorilla 82 %. PiE-suodattimet (Powerful image Enhancer) optimoivat eri anatomisten alueiden näkyvyyden automaattisesti.
Potilaan asemointi
Face to Face -asemointi tapahtuu potilaan edestä, ja neljä laserlinjaa näyttävät 3D-kuvausalueen korkeuden suoraan kasvoille ennen valotusta. Vakiona on seitsemän kosketuspisteen pääteline; vaihtoehtona on avoimempi Face-Free-tuki ja anatominen purutuki, joka parantaa asennon toistettavuutta myös hampaattomilla potilailla. Scout View -järjestelmällä kuvausalue kohdistetaan erittäin matalan annoksen sagittaali- ja frontaalikuvan perusteella, ja servo-ohjattu laite hakee asennon itse — potilaan ei tarvitse vaihtaa asentoa eikä kuvausta yleensä tarvitse uusia.
Generaattori
- Tasapotentiaaligeneraattori (DC), taajuus 100–180 kHz
- Polttopiste 0,5 mm (IEC 60336)
- Anodijännite 2D-kuvauksissa 60–85 kV, 3D-kuvauksissa 90 kV pulssitettuna
- Anodivirta 2–16 mA, moduloidaan reaaliajassa valotuksen aikana
- Selkärangan absorption kompensointi automaattisesti säteilykeilan kV-arvoa muuttamalla
- Integroitu jäähdytys lisävarusteena — kaksinkertaistaa päivittäisen kuvausmäärän
Ohjaus ja ohjelmisto
Laitetta ohjataan 10 tuuman kosketuspaneelista, tietokoneen virtuaalipaneelista tai iPad-sovelluksesta. Lisävarusteena saatava Interactive View FOV näyttää kuvausalueen koon ja sijainnin suoraan potilaasta otetulla kuvalla kahden kameran avulla, ja sama kamerajärjestelmä mahdollistaa potilaan seuraamisen ja puheyhteyden kuvaushuoneen ulkopuolelta.
Mukana tuleva iRYS-ohjelmisto hoitaa 2D- ja 3D-kuvien katselun, käsittelyn ja jakamisen. 3D SMART vähentää metallin aiheuttamia artefakteja automaattisesti, implanttikirjastot helpottavat suunnittelua, ja ylähengitysteiden tilavuus sekä luun laatu voidaan arvioida suoraan ohjelmistossa. Yhteensopivuus kattaa DICOM 3.0:n, TWAINin ja VDDS:n, joten kuvat siirtyvät potilastietojärjestelmään. Di.V.A.- ja Easy Check -palvelut mahdollistavat etävalvonnan, huollon ennakoinnin ja päivitykset ilman käyntiä.
Tilantarve
Panoraama- ja 3D-kokoonpano vaatii vähintään 1,4 x 1,2 metrin tilan ja painaa 155 kg. Jos kefalometriavarsi lisätään, tilantarve kasvaa 1,4 x 1,79 metriin ja paino 175 kilogrammaan. Sähkönsyöttö 115–240 V, 50/60 Hz, valmiustilan kulutus 20 W.
