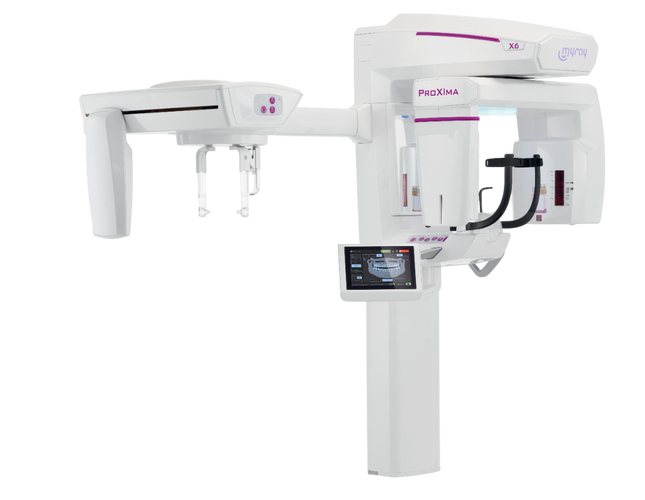

MyRay ProXIma X6 3D PAN yhdistää panoraamakuvauksen ja kartiokeilatomografian (CBCT) kompaktiin runkoon. Kuvausalue rajataan sen mukaan, mitä todella tutkitaan, joten potilaan saama annos pysyy pienenä. Kefalometriavarsi voidaan lisätä myöhemmin ilman laitteen vaihtoa.
3D-kuvantaminen
MultiFOV-toiminto sovittaa kuvausalueen potilaan anatomiaan ja tutkimuksen tarpeeseen. Jokaisesta alueesta valitaan kolme suoritustapaa: QuickSCAN 6,4 sekunnissa matalalla annoksella, Standard 9,6 sekunnissa ensidiagnostiikkaan ja SuperHD 16,8 sekunnissa tarkimpiin tutkimuksiin.
Hampaisto: 6x6, 8x6, 8x8, 11x6, 11x8, 11x11 ja 15x11 DENT — laajin alue kattaa molemmat hammaskaaret ja osan leukanivelestä aikuispotilaalla
Poskiontelot: 8x8, 11x8 ja 11x11
Leukanivelet: 11x6, 11x11, 13x6, 13x10 sekä 15x6 ja 15x11
Mallien, proteesien, jäljennösten ja röntgensapluunoiden skannaus omalla tuella ja protokollalla: 8x8, 11x6, 11x8 ja 11x11
Erotuskyky 6,25 lp/mm, voxel-koko 80 µm
3D SMART vähentää amalgaamin ja implanttien aiheuttamia metalliartefakteja automaattisesti
Scout View näyttää erittäin matalalla annoksella otetun sivu- ja edestäkuvan, joiden perusteella kuvausalue kohdistetaan tietokoneelta potilaan pysyessä paikallaan. Remote Reality View -kamera ja mikrofoni mahdollistavat asemoinnin varmistamisen ja potilaan ohjeistamisen kuvaushuoneen ulkopuolelta.
Panoraamakuvaus
MultiPAN tuottaa yhdellä skannauksella viisi tarkennustasoa tavanomaisen panoraamakuvan annoksella, ja iPAN Focus-Free yhdistää terävimmät osuudet automaattisesti yhdeksi kuvaksi. Ohjelmavalikoimaan kuuluvat vakiopanoraama 12,3 sekunnissa, ortogonaalinen projektio, lasten panoraama, hampaistoon rajattu kuvaus, bitewing kruunuihin kollimoituna sekä poskiontelo- ja leukanivelkuvaukset. QuickPAN lyhentää skannauksen 6,8 sekuntiin.
Annoksen hallinta
MRT säätää annoksen automaattisesti kuvattavan alueen tiheyden ja potilaan fyysisten ominaisuuksien mukaan. Dose Saver -kokoonpanon kaksi esiasetettua panoraamatilaa eroavat annokseltaan noin 20 %, ja QuickSCAN-, QuickPAN- ja QuickCEPH-protokollat soveltuvat leikkauksen jälkeisiin kontrolleihin ja makrorakenteiden kuten puhkeamattomien hampaiden tai agenesian toteamiseen.
Potilaan asemointi
Kolme laserlinjaa ohjaavat anatomisen kohdistuksen ja lattiaan heijastuva laser jalkojen asennon, mikä tekee kuvauksista toistettavia. Mukautuva pääteline sekä purutuet ja nenänalustuet varmistavat hammaskaarten asennon myös hampaattomilla potilailla ja lapsilla; laajimmalle 15x11 DENT -kuvaukselle on omat tukensa. Smart Mirror näyttää laitteen tilan viidellä värillä ja Relax-valaistus rauhoittaa kuvaustilannetta.
Ohjaus ja ohjelmisto
Ohjaus tapahtuu 7 tuuman kosketuspaneelista, joka opastaa asemoinnista kuvan ottamiseen ja kertoo valitun protokollan mukaiset tuet ja tarvikkeet. Sama hallinta onnistuu tietokoneen virtuaalipaneelista. Neowise-ohjelmisto hoitaa 2D- ja 3D-kuvien katselun ja käsittelyn tekoälypohjaisilla toiminnoilla: anatomisten rakenteiden segmentointi, alaleuan hermokanavan tunnistus, CBCT-kuvan yhdistäminen optiseen jäljennökseen, hengitysteiden tunnistus uniapnean arviointiin ja implantin asemoinnin simulointi. Yhteensopivuus kattaa DICOM-, RIS/PACS- ja TWAIN-protokollat.
Tekniset tiedot
Tasapotentiaaligeneraattori (DC), 60–90 kV, 2–16 mA
Polttopiste 0,5 mm 2D-kuvauksissa ja 0,6 mm 3D-kuvauksissa (IEC 60336)
3D-detektori IGZO, 2D-sensori CMOS (CsI)
Integroitu jäähdytys kasvattaa päivittäistä kuvausmäärää
Paino 56 kg; kefalometriavarsi sensoreineen 21 kg
Korkeus 1 844 mm, pylvään säätöalue 1 696–2 316 mm
AIRgonomics-seinämalli ilman lattiatukea: leveys 992 mm, säätöalue 1 664–2 284 mm
Sähkönsyöttö 115–240 V, 50/60 Hz
Pelkkään panoraamakuvaukseen riittää ProXIma X6 2D PAN.
